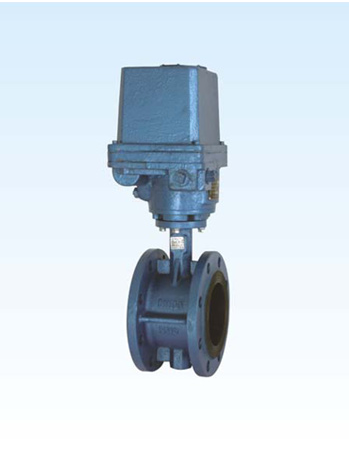

天津閥門 電動法蘭蝶閥是一種用于控制管道介質流動的閥門，它采用電機驅動來實現開啟和關閉操作。電動法蘭蝶閥的結構可以分為以下幾個部分：
一、 閥體
閥體是電動法蘭蝶閥的基本組成部分，一般采用鑄鐵、鋼鑄或不銹鋼等材料制成。閥體上有一個法蘭連接口，便于與管道連接。閥體內部有一個弧形腔體，可以容納閥門的蝶片并在旋轉時控制介質的流通。
二、 蝶片
蝶片是電動法蘭蝶閥的重要組件，它通常采用不銹鋼、碳鋼等材料制成。蝶片具有一個中心軸孔，以便安裝到閥桿上。蝶片的平面呈現出一個菱形，以便旋轉啟閉閥門，控制介質的流通。
三、 閥桿
閥桿是起連接作用的元件，它通常采用不銹鋼材料制成。閥桿連接蝶片與電動執行機構，使蝶片進行旋轉運動，從而實現閥門的啟閉。
四、 密封件
密封件是電動法蘭蝶閥中具有重要作用的部分。其作用是防止管道介質外泄，并確保閥門本身的密封性能。常見的密封材料有橡膠、聚四氟乙烯等。
五、 電動執行機構
電動法蘭蝶閥的重要的組件是電動執行機構，它將電動力轉化為機械力，帶動閥桿旋轉，從而實現閥門的啟閉。 常用的電動執行機構有直線執行器和旋轉執行器。對于直線執行器，其構成部分一般包括馬達、減速器、電磁限位開關、行程控制器等；旋轉執行器一般包括馬達、齒輪箱、行程控制器、手動開關等。
六、 接線盒
接線盒是電動法蘭蝶閥的附屬設備。它用于收集、配線和控制電動執行機構進行開關、控制和保護，以確保安 全可靠。接線盒通常由鋁合金或防爆材料制成，可以安裝在電動執行機構上或獨立安裝。
